Проектирането на метална матрица за щамповане на материали с висока якост не е разходка в парка. Като доставчик на щанци за метално щамповане съм виждал от първа ръка предизвикателствата и наградите, които идват с този процес. В този блог ще споделя някои прозрения за това как да проектирам ефективна матрица за метално щамповане за материали с висока якост.
Разбиране на високоякостните материали
Първо, трябва да разберем какво представляват високоякостните материали. Тези материали имат по-висока граница на провлачване и якост на опън в сравнение с обикновените метали. Те често се използват в индустрии като автомобилостроенето и космонавтиката поради тяхната издръжливост и лекота. Но работата с материали с висока якост може да бъде трудна. Те изискват повече сила за оформяне и е по-вероятно да причинят износване на матрицата за щамповане.
Избор на материал за матрицата
Изборът на материал за матрицата за щамповане е от решаващо значение. Имате нужда от материал, който може да издържи на високите сили, свързани с щамповането на материали с висока якост. Инструменталните стомани са популярен избор, тъй като имат висока твърдост и устойчивост на износване. Например инструменталната стомана D2 е известна с отличната си устойчивост на износване, което я прави подходяща за дълги производствени серии. Друг вариант е карбидът, който е дори по-твърд от инструменталната стомана и може да понесе изключително високи сили. Карбидът обаче е по-скъп и може да бъде труден за обработка.
Съображения за проектиране на матрицата
Когато проектирате матрица за метално щамповане за материали с висока якост, трябва да вземете предвид няколко фактора.
Клирънс
Хлабината е пространството между поансона и матрицата. За материали с висока якост трябва да имате по-малък просвет в сравнение с обикновените материали. Това помага да се предотврати напукване или разкъсване на материала по време на процеса на щамповане. Въпреки това, ако хлабината е твърде малка, това може да причини прекомерно износване на матрицата. Така че намирането на правилния баланс е ключово.
Радиус
Радиусът на ъглите на поансона и матрицата също е важен. По-големият радиус може да помогне за намаляване на концентрацията на напрежение и предотвратяване на напукване. Когато работите с материали с висока якост, добра идея е да използвате по-голям радиус, отколкото бихте направили за обикновени материали.
Смазване
Смазването играе жизненоважна роля в процеса на щамповане. Помага за намаляване на триенето между материала и матрицата, което може да предотврати износването и разкъсването. За материали с висока якост трябва да използвате висококачествена смазка, която може да издържи на високото налягане. Предлагат се различни видове лубриканти, като лубриканти на маслена и водна основа. Трябва да изберете този, който е най-подходящ за вашето конкретно приложение.
Процес на производство на матрици
След като сте проектирали матрицата, е време да я произведете. Производственият процес включва няколко стъпки, включително механична обработка, топлинна обработка и повърхностно покритие.
Машинна обработка
Машинната обработка е процес на оформяне на матрицата с помощта на различни инструменти, като фрезови машини и стругове. За материали с висока якост трябва да използвате техники за високоскоростна обработка, за да осигурите точно и ефективно рязане.
Термична обработка
Топлинната обработка се използва за подобряване на твърдостта и здравината на матрицата. След обработка матрицата се нагрява до определена температура и след това се охлажда с контролирана скорост. Този процес помага за подобряване на производителността и издръжливостта на матрицата.
Повърхностна обработка
Повърхностната обработка е последната стъпка в производствения процес. Това включва полиране на матрицата до гладко покритие, което помага за намаляване на триенето и подобряване на качеството на щампованите части.
Контрол на качеството
Контролът на качеството е съществена част от процеса на проектиране и производство на матрицата. Трябва да се уверите, че матрицата отговаря на необходимите спецификации и стандарти. Това включва провеждането на различни тестове, като проверка на размерите и тестове за твърдост. Като поддържате висококачествени стандарти, можете да гарантирате, че матрицата работи добре и произвежда висококачествени щамповани части.
Приложения в автомобилната индустрия

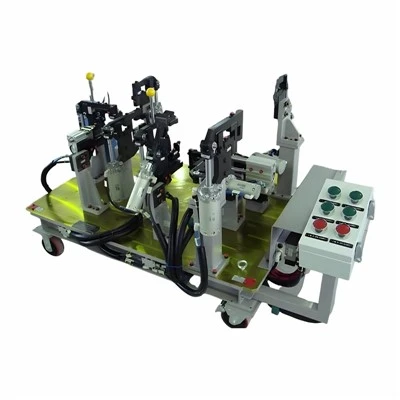

Материалите с висока якост се използват широко в автомобилната индустрия. Например, те се използват за правенеПриспособления за автомобилни части, които се използват за задържане и позициониране на автомобилни части по време на производствения процес. Тези приспособления трябва да бъдат здрави и издръжливи, за да издържат на високите сили, включени в процеса на щамповане.
Друго приложение еМетални части за леене под налягане. За направата на тези части се използват високоякостни материали поради техните отлични механични свойства. Матрицата за щамповане, използвана за леене под налягане на метални части, трябва да бъде проектирана и произведена с прецизност, за да се гарантира качеството на частите.
Приспособления за проверка на автомобилни частисъщо са изработени от материали с висока якост. Тези приспособления се използват за проверка на качеството на автомобилните части и трябва да бъдат точни и надеждни.
Заключение
Проектирането на матрица за метално щамповане за материали с висока якост е сложен процес, който изисква внимателно разглеждане на различни фактори. Като разберете свойствата на високоякостните материали, изберете правилния материал за матрицата и следвате правилния дизайн и производствени процеси, можете да създадете висококачествена матрица за щамповане, която може да произвежда висококачествени щамповани части.
Ако търсите щанци за метално щамповане за материали с висока якост, ще се радвам да поговоря с вас. Имаме експертизата и опита да проектираме и произведем перфектната матрица за вашите специфични нужди. Не се колебайте да се свържете и да започнете разговор относно вашите изисквания за обществена поръчка.
Референции
- „Наръчник за щамповане на метали“ от Питър Улинц
- „Наръчник на инженерите по инструменти и производство“ от Обществото на инженерите в производството
